Опоры рамные для опалубки перекрытий (далее опоры рамные) предназначены для поддержания горизонтальных щитов опалубки при бетонировании перекрытий. Позволяет выполнить перекрытия любой сложности на различных высотах. Сочетает в себе такие качества, как надежность конструкции, легкость и простату перестановки на новую захватку.

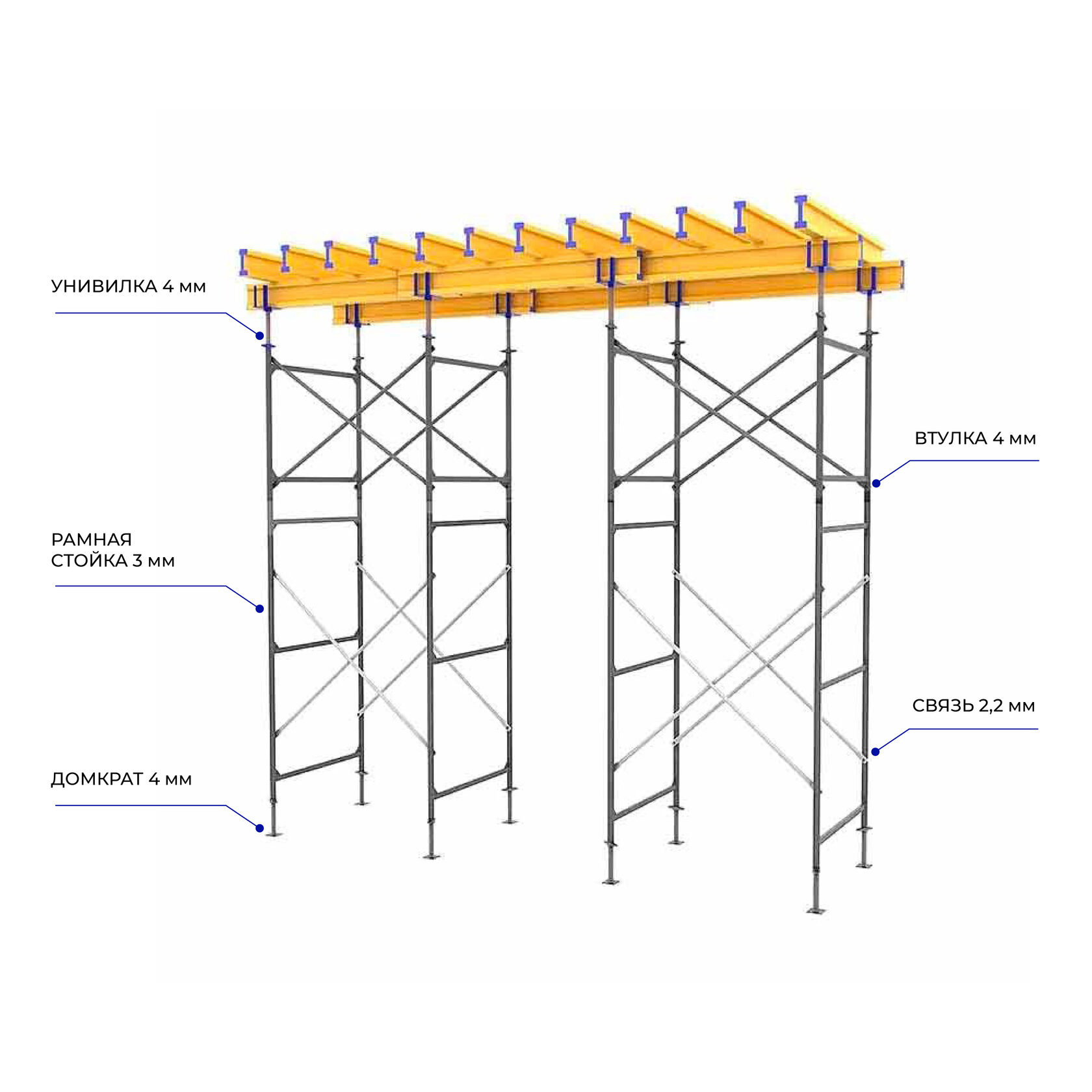

Опоры рамные (рис. 1) представляют собой конструкцию, состоящую из двух рам без механизма 1, соединенных между собой горизонтальными 3 и диагональными 4 связями, одетыми на флажковые замки 7. С помощью соединительных вставок 8 устанавливается второй ярус рам с механизмом 2 со штоками 5, в отверстия которой вставляется фиксирующая скоба 9. Для точной регулировки высоты имеется гайка 10. В верхнюю часть штока установлены вилки универсальные 6.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| максимальная высота опор | 18 м. |
| толщина стенки трубы | 3,0мм |
| высота секции | 2,0м. |
| ширина секции | 1,0 – 1,5 м. |
| шаг установки опор | 2,0/3,0 м. |
| допускаемая нагрузка на вертикаль по условию смятия торцевой поверхности | 5000 кгс. |
Климатическое исполнение У по ГОСТ 15150-69 при ограничении нижнего предела температуры до - 40°С.
